Placas desenvolvidas especificamente para as paredes com caixa de ar e simples. Com o mais baixo índice de condutividade, apresentam-se com espessuras a partir de 20 mm. Sistema de encaixe meia madeira para evitar perdas térmicas.

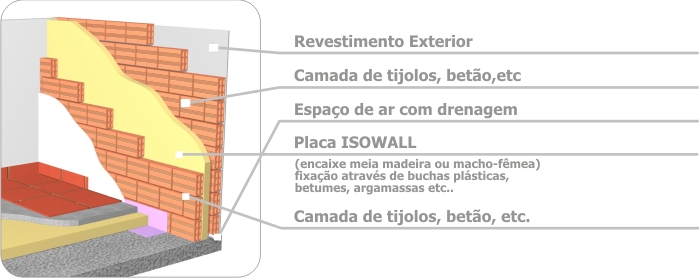

Modo de aplicação / Caixa de Ar e Paredes Exteriores:

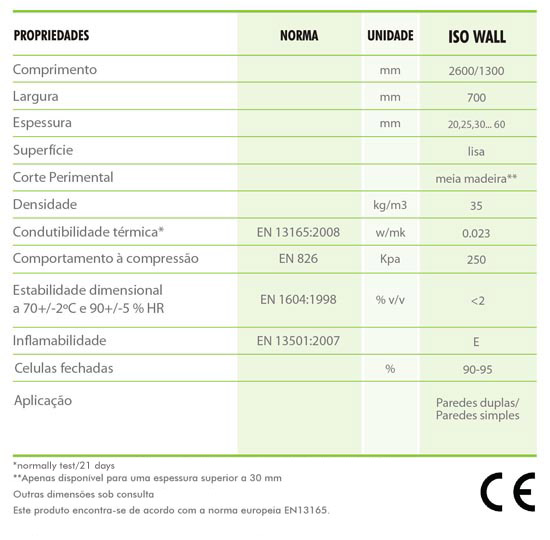

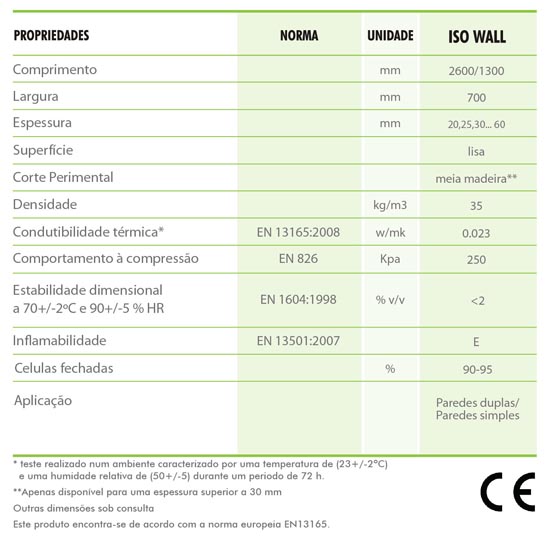

Clique aqui para fazer o download da ficha técnica em PDF.

Detalhes CAD / ISOWALL:

Parede Simples - ISOWALL

 DWG
JPG
3D

001 - Isowall - Fixação à parede sem estrutura de suporte

002 - Isowall - Fixação a estrutura de madeira

003 - Isowall - Fixação a estrutura de metal

004 - Isowall - Estrutura de suporte não interrompendo o isolante térmico

005 - Isowall - Fixação a estrutura de madeira interrompendo o isolante térmico

006 - Isowall - Fixação a estrutura metálica interrompendo o isolante térmico

Parede Dupla - ISOWALL

 DWG
 JPG
 3D

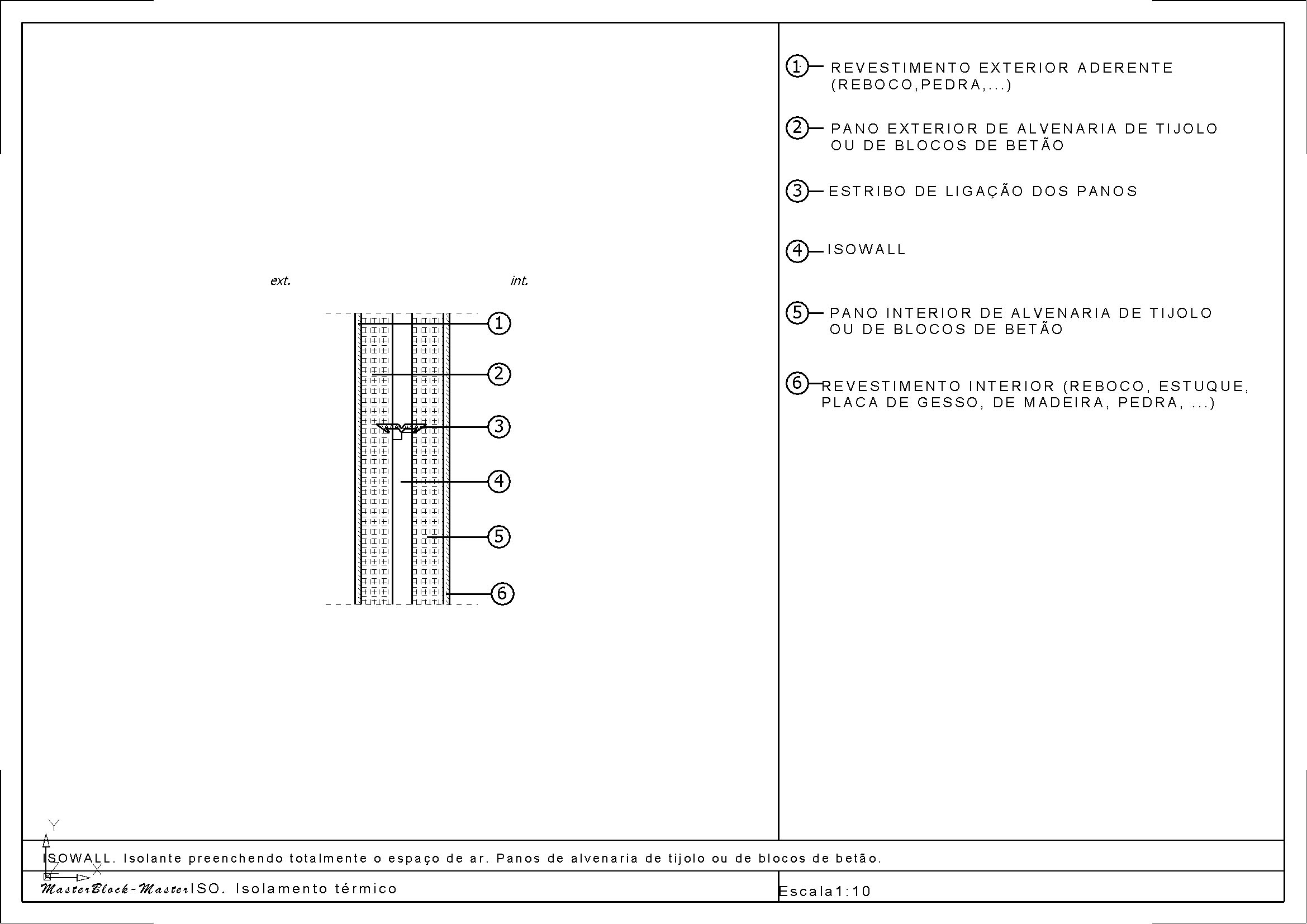

001 - Isowall - Preenchendo totalmente o espaço de ar. Panos de alvenaria de tijolo ou de blocos de betão

002 - Isowall - Preenchendo totalmente o espaço de ar. Panos de alvenaria pedra e panos de alvenaria de tijolo ou blocos de betão.

003 - Isowall - Preenchendo totalmente o espaço de ar. Panos de alvenaria de betão e pano de alvenaria de tijolo ou de blocos de betão


004 - Isowall - Preenchendo parcialmente o espaço de ar. Pano de alvenaria de tijolo ou de blocos de betão.

005 - Isowall - Preenchendo parcialmente o espaço de ar. Pano de alvenaria de pedra e pano de alvenaria de tijolo ou de blocos de betão.

006 - Isowall - Preenchendo parcialmente o espaço de ar. Pano de betão e pano de alvenaria de tijolo ou de blocos de betão



Correcções de pontes térmicas - ISOWALL

 DWG JPG
 3D

001 - Isowall - Pontes térmicas

002 - Isowall - Paredes simples
003 - Isowall - Parede Dupla

004 - Isowall - Parede simples com isolamento interior com revestimento aderido
